瑞金人民医院迁建


瑞金人民医院迁建

一、 项目综述

 项目简介本项目位于江西省瑞金市黄柏乡合溪村。总用地面积171193.53平方米,拟建门诊楼、体检楼、急救中心、医技楼、住院大楼、传染病楼、后勤用房。其中住院楼地上十六层建筑面积约5万平方米,医技楼地上四层,建筑面积约3.3万平方米,地下室建筑面积约3万平方米。

项目难点

a.工程分为不同标段施工,其中门诊楼主体已施工完成,对于地下室管道,两楼连接处预埋套管位置提出了很高的要求,以确保两栋楼的管道可以顺利连接。

b.住院楼地下室走廊,电缆桥架,空调供回水管,消防管道,风管,机电专业多达4个专业,而空间仅有1.9米,其中风管占据1米空间。0.9米高度需要排布下电缆桥架、消防水管、空调供回水管,理论上空间刚好,但实际施工还需考虑各专业相互避让的空间,施工难度大。

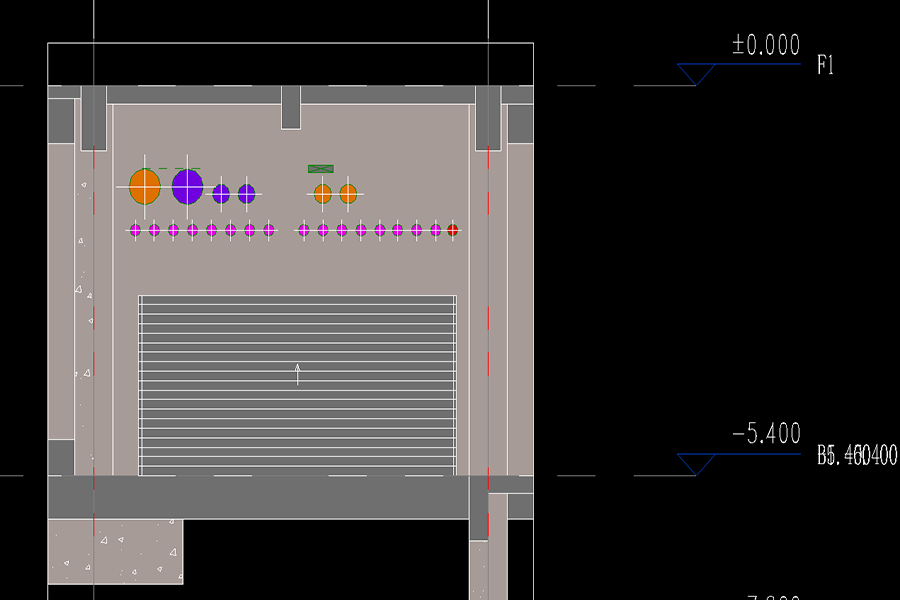

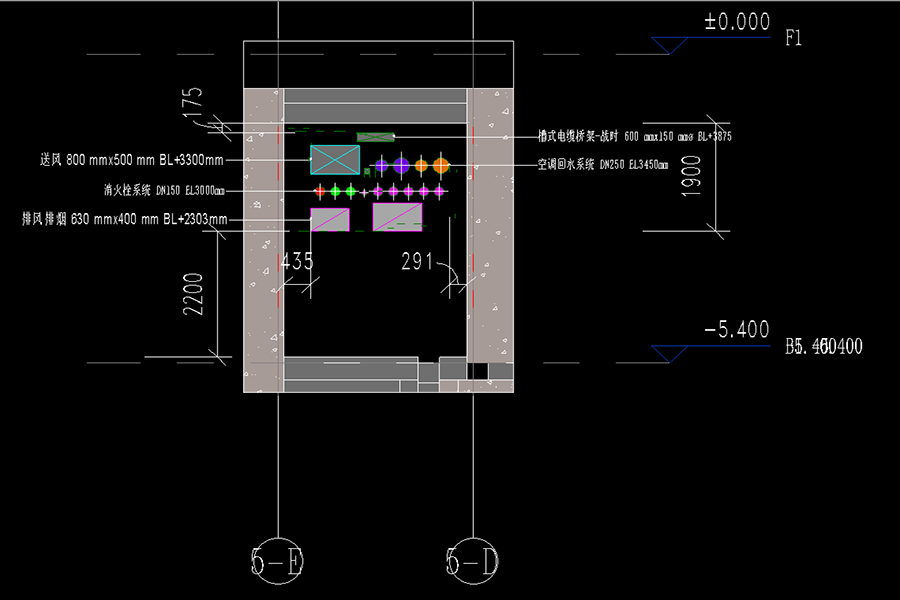

 【住院楼地下室走廊剖面】


c.医技楼空调机房供回水管穿越剪力墙,且医技楼通道处管道也众多,随后与消防水泵房的消防管汇合通往各栋楼。空间小、专业多,对施工提出了更高的要求。




项目进展工程整体形象进度与施工实际进度计划对比,提前约一个月。项目现场目前尚处于地下室剪力墙钢筋绑扎阶段,BIM相应对接工作是对建模过程中发现的设计上的问题进行提疑,确定好地下室剪力墙机电预埋套管位置,确定好主要管道的位置。

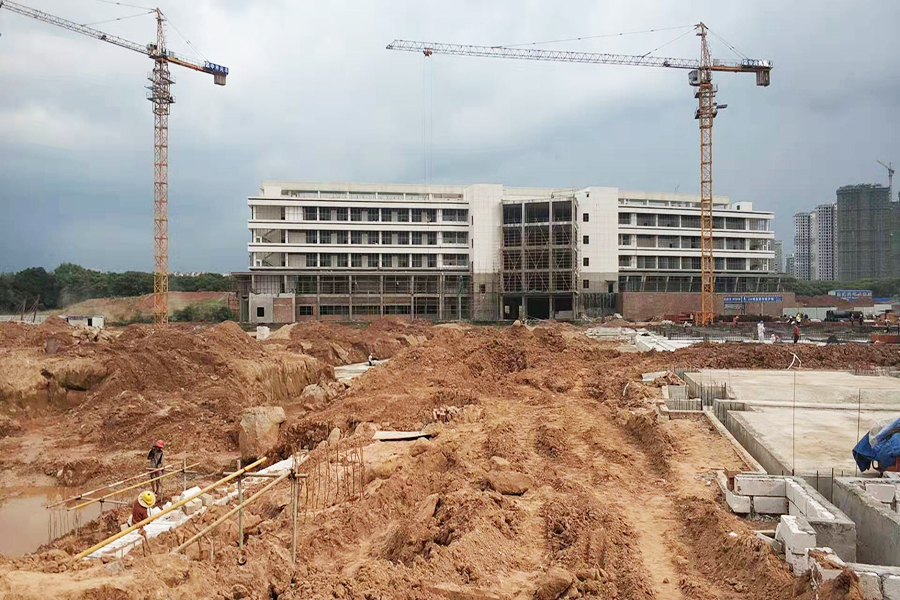

【一标段急诊楼主体已完成】


二、 项目BIM技术应用

工程形象展示

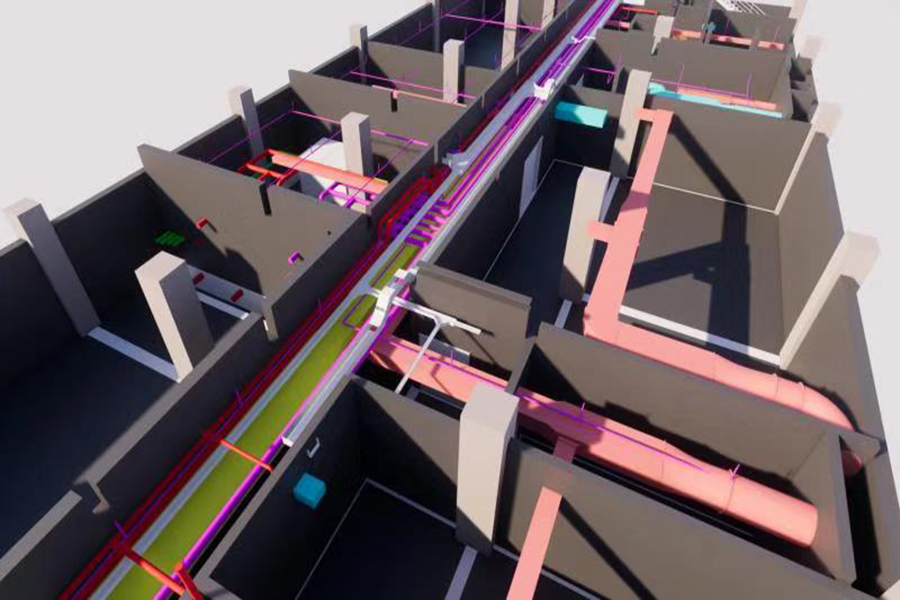

1.基于CAD图纸绘制三维模型,全专业构件都在模型之中,调整任何一个构件,与此相关联的构件均联动调整。




2.利用计算机技术,用三维模型制作项目竣工漫游视频。





【竣工效果展示】


 碰撞检查软件自动检查各专业间碰撞情况,并生成碰撞报告。同时BIM的三维可视性,让碰撞情况直观简洁。




 管道优化

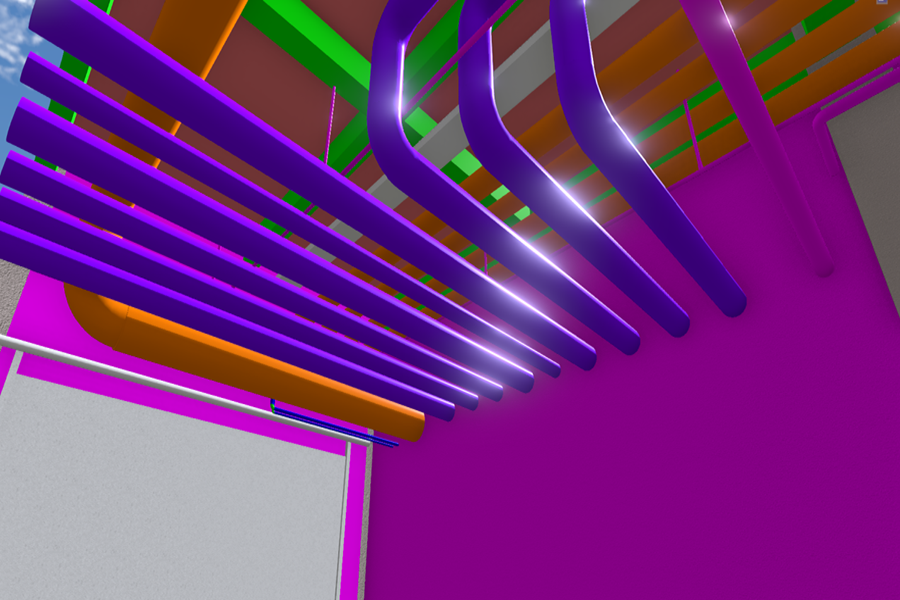

1.利用BIM的三维可视性与碰撞检查,对各专业管道碰撞点进行优化,综合整个施工条件,确定合理的管道布设方式。提升地下室净空高度,从源头上避免不合理施工而造成的返工与浪费。




2.空调供回水管,依现场实际施工条件,造价等进行整体避让,减少绕弯,降低造价。同时依据模型确定剪力墙预埋套管位置,避免前期预埋的套管在安装时无法使用。减少各种签证与设计变更,降低成本。
