新余妇幼保健院管线综合


新余妇幼保健院管线综合

一、项目综述

项目简介】新余妇幼保健院门诊保健综合楼项目,位于江西省新余市。总建筑面积共41813.88平方米,新建地上建筑面积共26330.27平方米,住院楼地上共10层,建筑高度为41.3米,门诊综合楼部分5层,建筑高度为17米,主要功能为急诊、医疗办公及病房产房等;新建地下建筑面积15483.61平方米,地下室为两层,包括非机动车库夹层及设备用房,地下一层净高为5.5米,地下二层净高为3.9米。


 【总体规划鸟图】



项目管综概况】

1.污水排水管布置难度过大,无压管不能向上翻弯。医疗污水+普通污水设置坡度与多出桥架发生碰撞并阻挡其他管线系统排布。

2.地下室设有防火分区,局部区域防火门剪力墙贯穿多系统管道,管道难以排布,碰撞无法翻弯。

3.地下室一层连通地上一层厕所位置,污水、废水、桥架、生活给水等七个专业相互交错,可利用空间小,布设施工难度大。

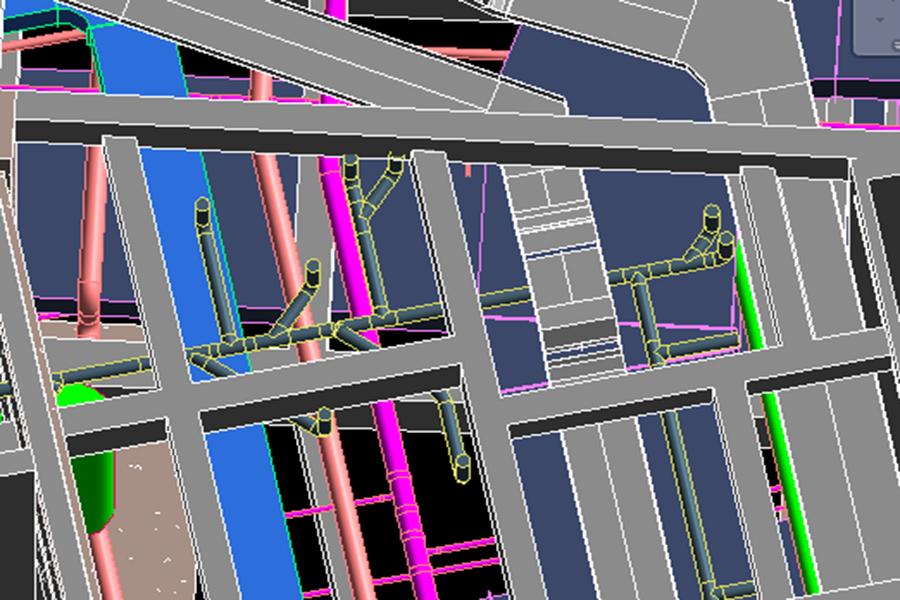

【局部区域污水管与其他管道系统图】





二、项目BIM技术应用

【模型绘制】

 阶段一:新余妇幼保健院信息模型绘制阶段——导入CAD建筑图,在Revit中将建筑模型绘出,作为机电安装工程的基础。

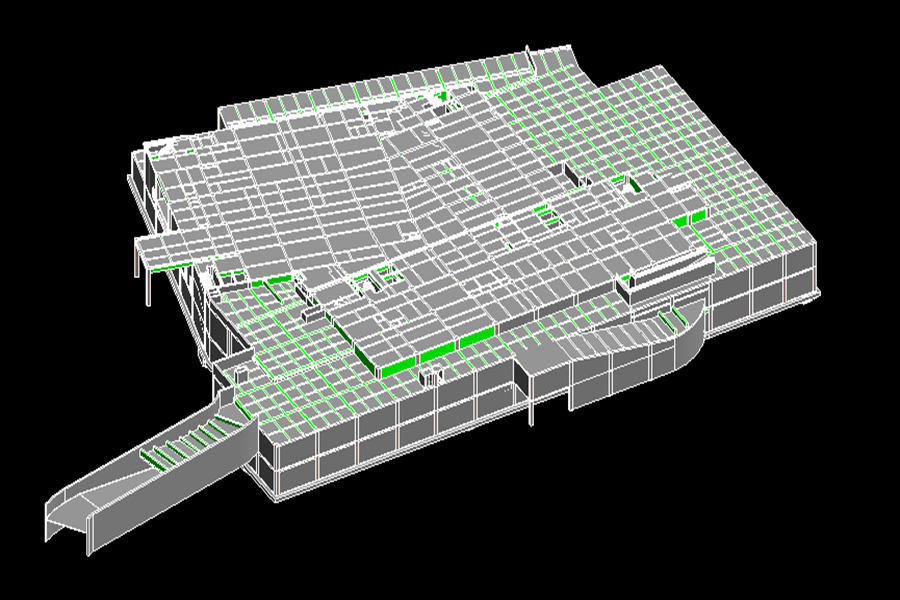

【 地下室建筑三维模型展示图】

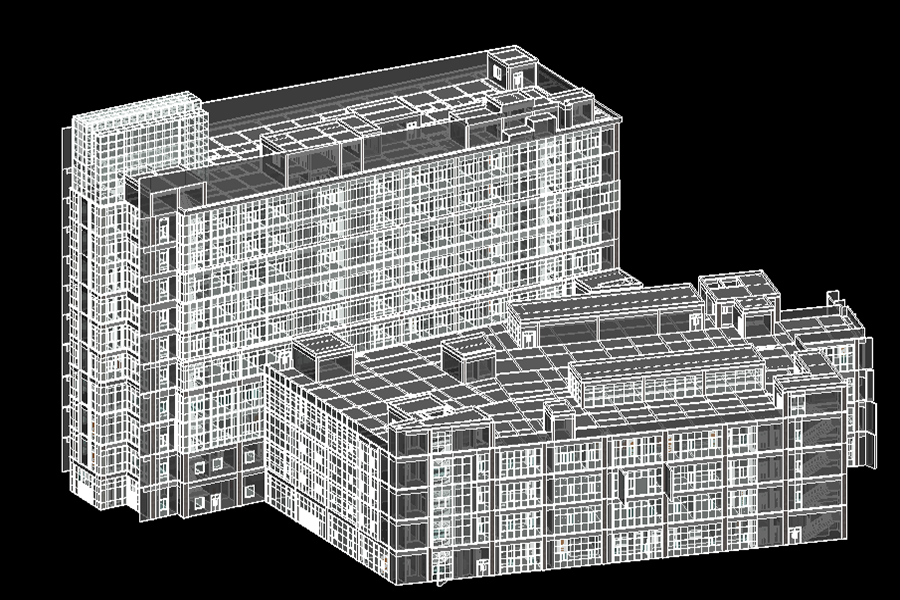

【1-10层建筑三维模型展示图】

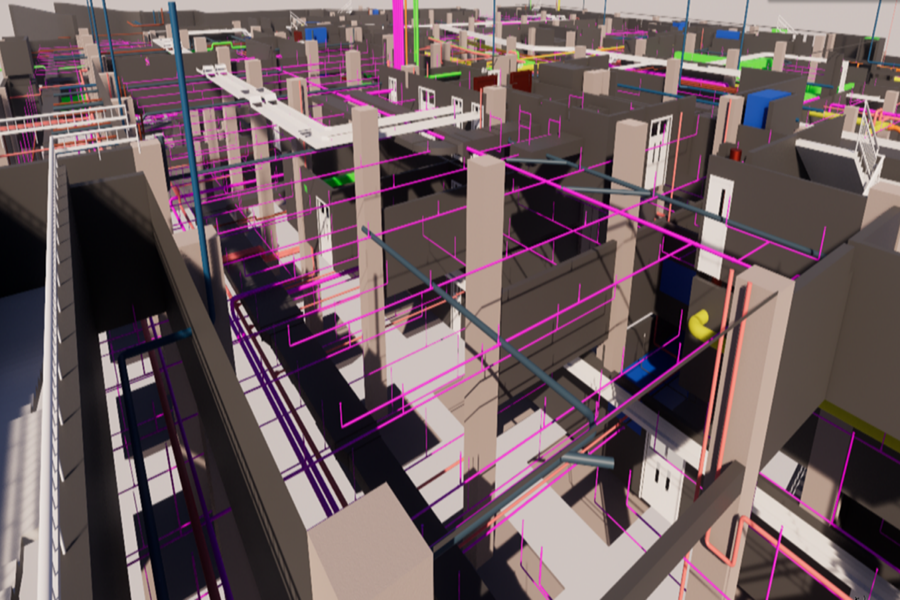

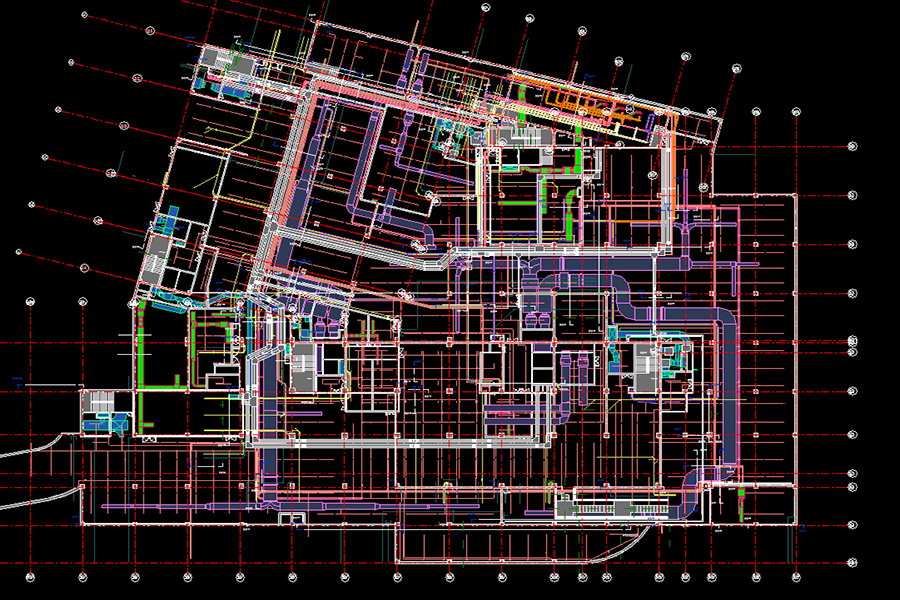

 阶段二:机电专业信息模型绘制阶段——导入机电CAD图纸,在Revit中将机电模型绘出。





管综优化】

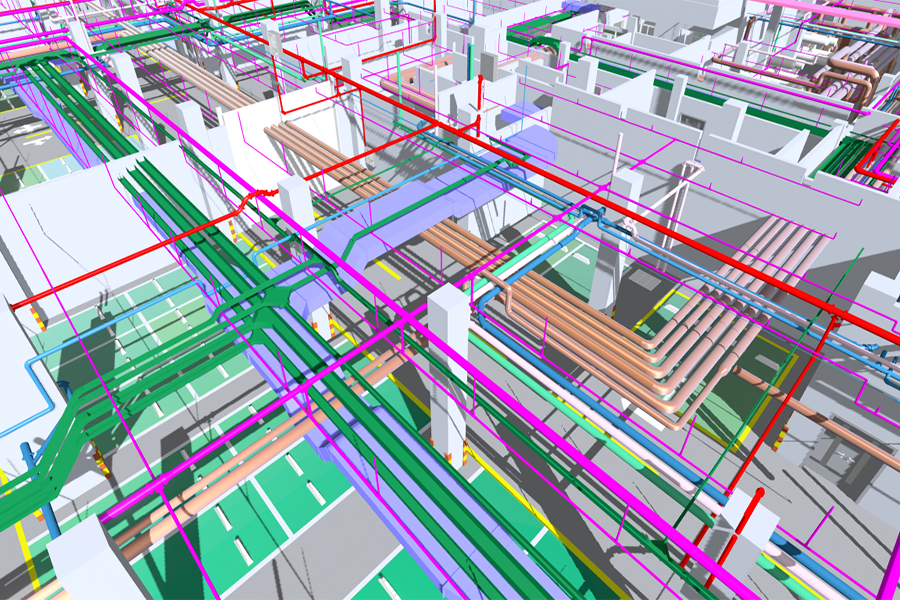

1.完成建筑、机电模型合模后,进行各专业之间碰撞检查及分析,优化管综解决施工现场实际管布及碰撞问题。

2.利用信息模型进行三维模拟,针对各个钻研管道标高位置进行优化,发现一个碰撞点优化一个。根据有压、无压管的类型,依次调整,提升净高度,大大降低施工难度以及后期返工,节约材料,节约成本。

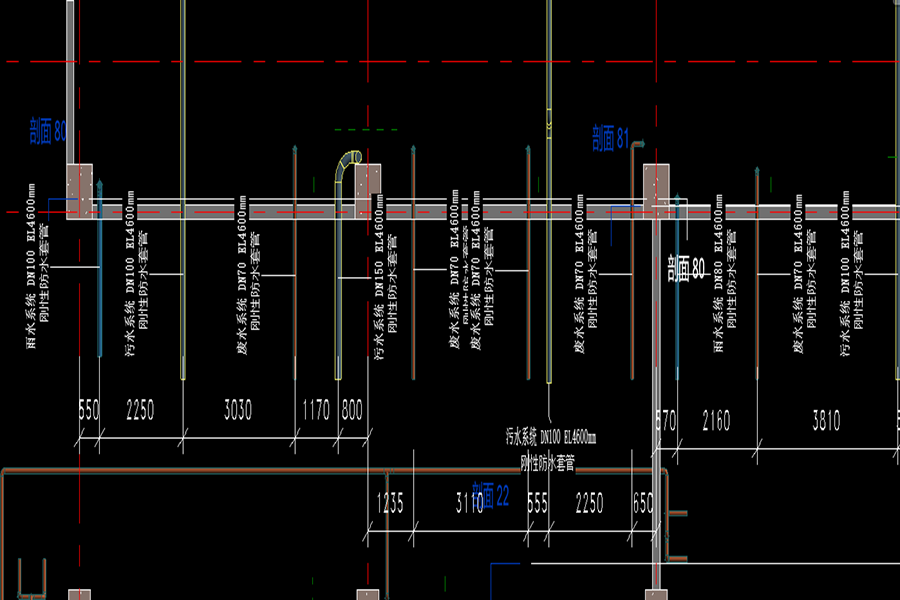

3.根据三维模拟,方便对部分穿剪力墙的管道进行套管预留,为前期施工带来了极大的便利。以防有遗漏再进行凿洞,为施工添加工程量。






4.通过碰撞检查,逐步修改优化各个管道类型直接的碰撞,考虑安装空间,运行操作空间,预留支吊架位置。使其专业管道工整、美观。
